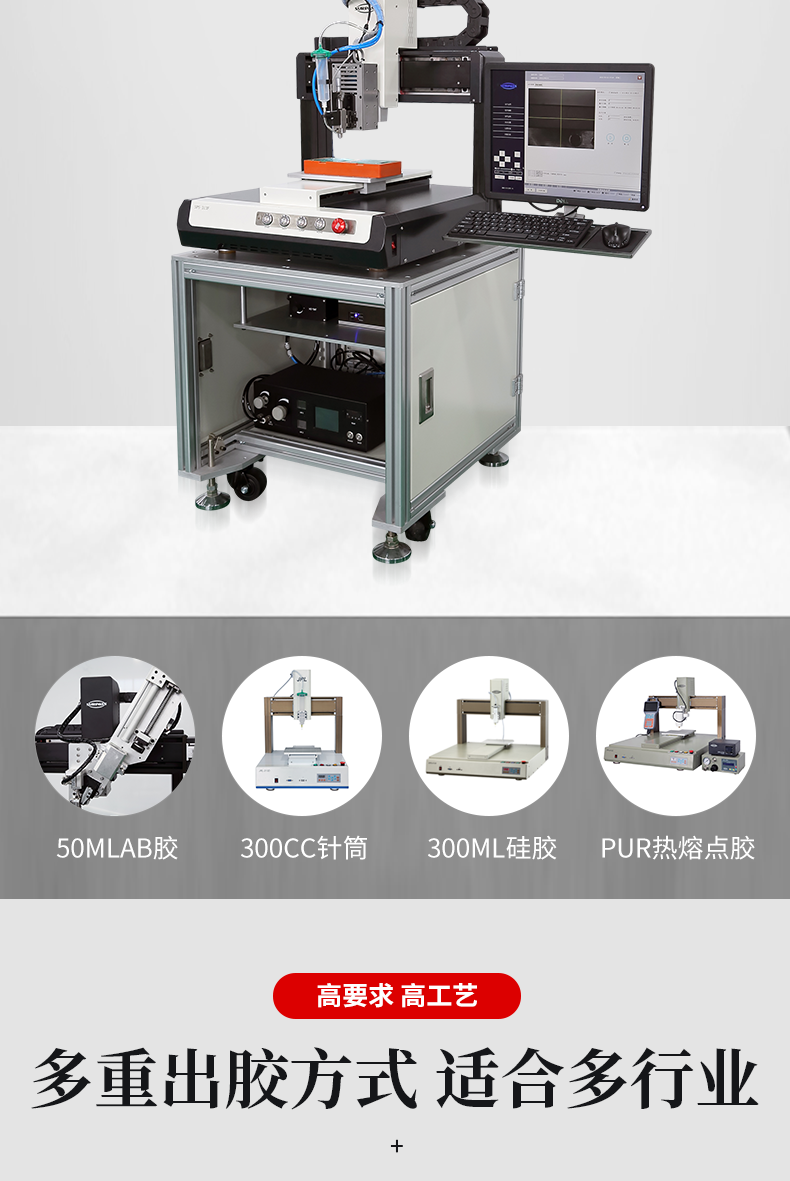

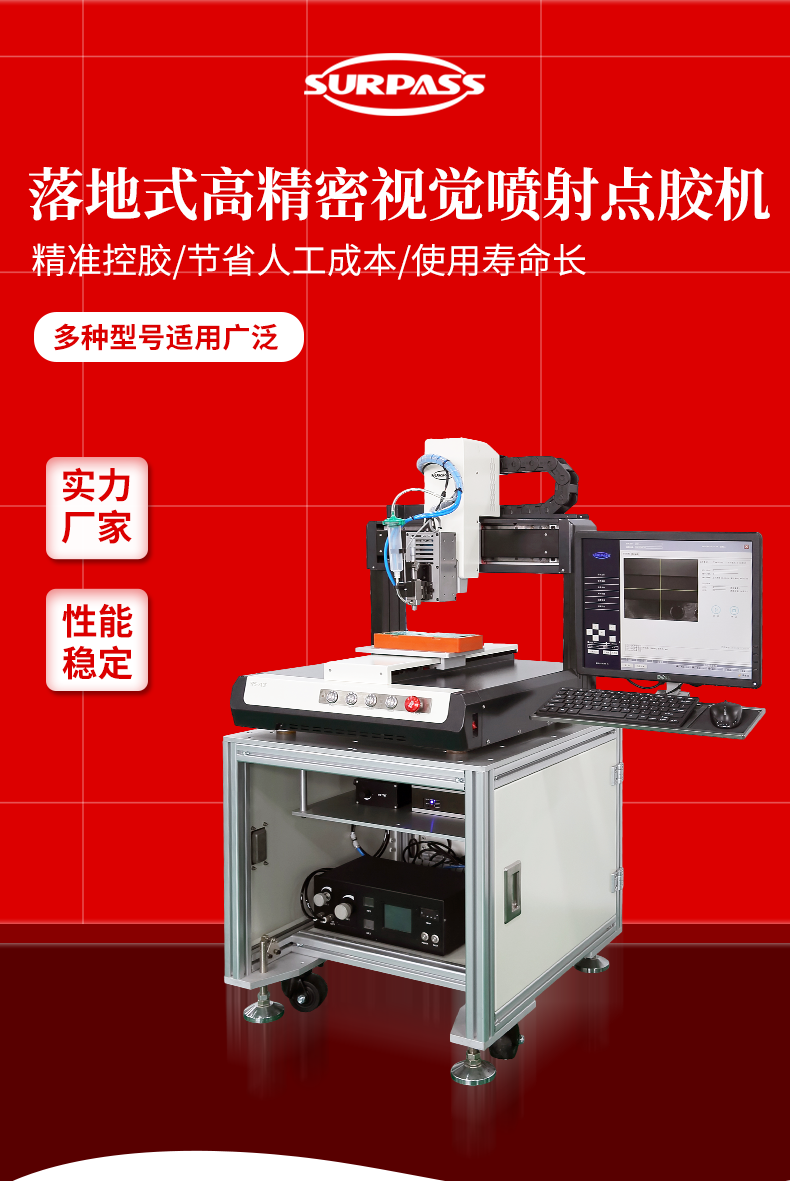

- 產品介紹
產品特性
1.取代人工特點的點膠作業，實現機械化生產 。
2.高精度三軸平臺，采用精密絲桿+日本伺服電機驅動，保證設備的精度和穩定性。
3.獨創的新型視覺技術，采用了新型的視覺系統技術，保證點膠過程的精準性。
4.專用的操作軟件，配套新型視覺系統開發了專用的點膠視覺軟件，將點膠最簡化。
5.超高性價比，業界最低成本視覺系統，用最低的成本實現點膠智能化。
6.智能簡便的平板電腦操作界面 。
7.程式文件可通過U盤上傳/下載，方便資料管理及保存 。
8.運行在靜音狀態下，不會給生產場地造成噪音污染 。
9.實用于各種行業需要涂膠的產品。
應用行業：
? Underfill 手機、平板、數碼 汽車工業 電池組裝 揚聲器點膠
?
?FPC軟板 五金配件 芯片綁定 半導體封裝 LCD組裝點膠
?PCB板點膠 半導體微電子組裝 攝像頭模組（Lens花瓣固定、VCM點膠等）
規 格 | SPS系列機器人 |
工作范圍（mm） | SPS-313F：300*300*100 |
重復精度（mm） | ±0.01 |
最大速度（mm/s） | X:800 Y:800 Z:500 |
I/0信號 | 12 In puts/12 Out puts |
移動速度mm/sec | 0.1-800/250 |
驅動方式 | 日本精密伺服電機 |
傳動方式 | 精密絲桿+精密直線導軌 |
外形尺寸(mm) | SPS-313F：580*545*650 |
Z軸負載 | 5kg |

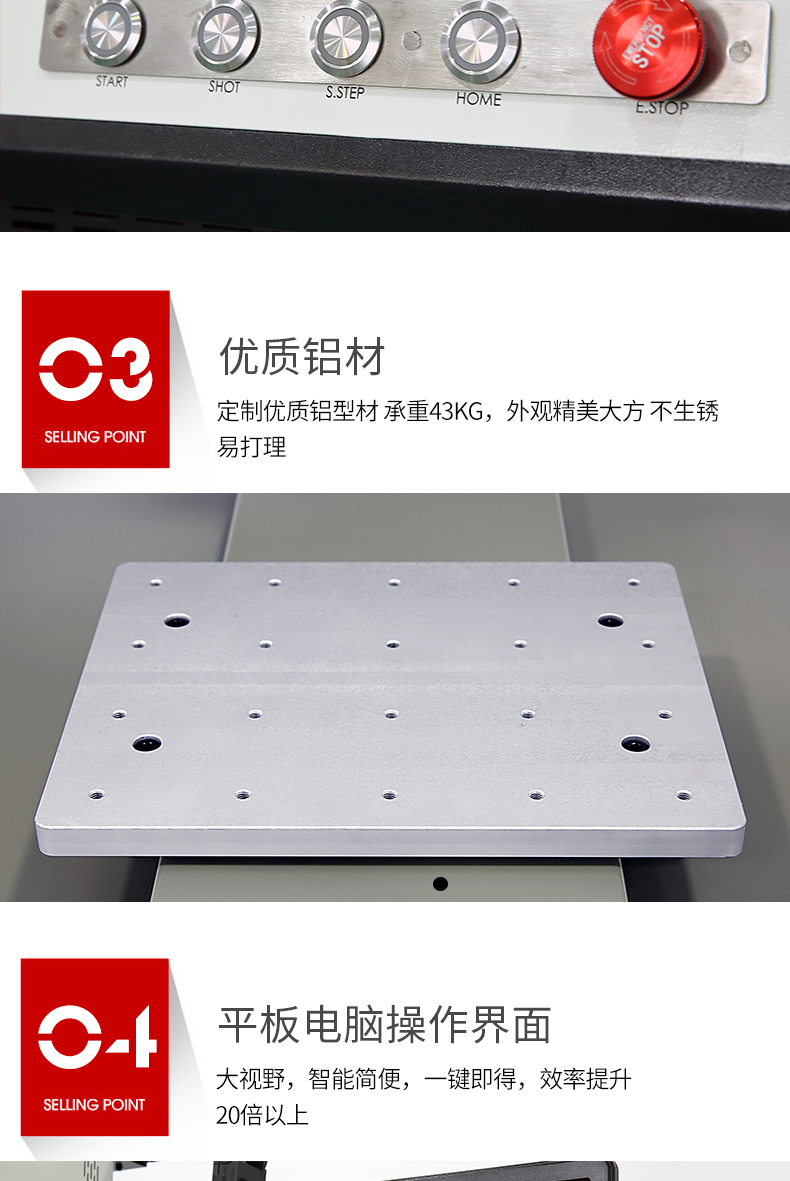

工作臺負載 | 15kg |
編程方式 | 筆記本+教導器 |
程序記錄容量 | 1000組、每組4000points(可支持U盤COPY) |
視覺定位系統 | 大恒工業CCD視覺定位系統+聯想筆記本 |
分解能力 | 0.01mm/Axis |
識別范圍 | 7.1*5.3mm（由所選鏡頭確定） |
光源 | LED光源 |
運動補差功能 | 3 axis(3D立體空間任意路線皆可） |
輸入電源 | AC/220V/350W |
工作環境溫度 | 5-40℃ |
工作環境濕度 | 20-90%no condensation |
運動模式 | 點到點、連續線段、弧圓 |
加熱裝置 | 0—130℃ |
【產品說明】

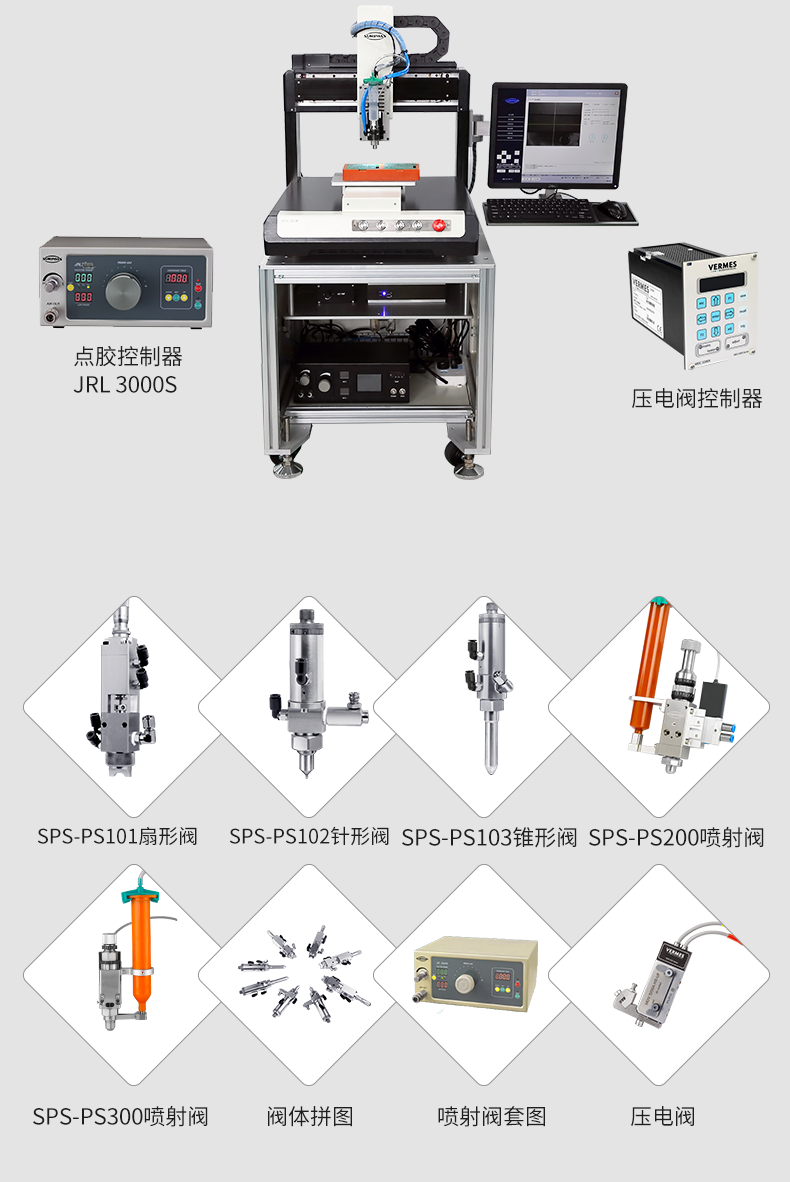

SPS-PS300是一款非接觸式噴射點膠閥，可廣泛應用于表面貼裝膠、導電銀漿、IC封裝膠、底部填充膠、密封膠、表面涂敷膠等各類膠粘劑的可控流量、高速點膠作業。既能射入小到百微米的狹窄空間，也能在指定位置完成重量到0.01毫克級別的精準點膠。
【特點與優勢】
☆高速
無需傳統針頭點膠工藝所必需的Z軸運動，點膠速度是針頭點膠的3倍以上。
☆高精度
最小點膠量可達5納升，最小膠點直徑可控制到0.2mm，并且具有傳統針頭點膠無法企及的一致性。
☆高靈活性
SPS-PS300對點膠高度不敏感，可避免針頭碰撞工件造成的不良；極小點膠量使得SPS-PS300可以在更緊湊的空間進行作業，完成針頭點膠無法實現的點膠工藝。
☆低維護高壽命
先進的結構設計，日常清潔和維護簡單易行。最先進的納米耐磨材料配件，是普通材料壽命的20倍以上。
【產品規格】
型號 SPS-PS300
尺寸81.16 長×24.18 寬×151.85 高毫米
重量270 克（9.5 盎司）
供料組件：不銹鋼接頭接針筒（標配）
倒插接頭接料管（選配）
可接針筒規格：3cc、5cc、10cc 30cc、55cc
可接料管規格：4分管、6分管
撞針組件：特制高強度材料 303
噴嘴組件：特制高強度材料
氣體密封圈：聚氨酯
其它O型圈：丁腈橡膠
加熱塊：6061 AL 陽極氧化（選配）
加熱管：24V （DC）50W（選配）
最高加熱溫度：80℃
最高操作頻率150Hz
脈沖時間2ms
輸入電壓24VDC
功耗0.5Amp（峰值 5.0Amp）
操作氣壓2—6 bar（29—87psi）
最高膠閥加熱溫度90℃（194℉）
最高操作溫度40℃（104℉）
最大流體壓力6.8bar（100psi）
膠點大小3—200nl（1—6.8oz）
粘度范圍20—20000 Cps
與流體接觸的材料：17-4PH 不銹鋼
303 不銹鋼
碳化鎢
